STM32U5中的两个域
LPDMA 是 STM32U5 中实现超低功耗的一个重要外设。STM32U5 有域的概念，包括两个域：
CD(CPU Demain)
SRD(Smart Run Domain)
CD 是 CPU 域，包括 Cortex-M33 内核，Flash 存储器，大部分高性能外设（GPDMA1，高速通信接口）以及大部分的 SRAM(SRAM1,SRAM2,SRAM3)。当系统运行时，这个域的设备在全速运行；当系统进入低功耗时，这个域的绝大部分设备会被断电或进入保留状态。

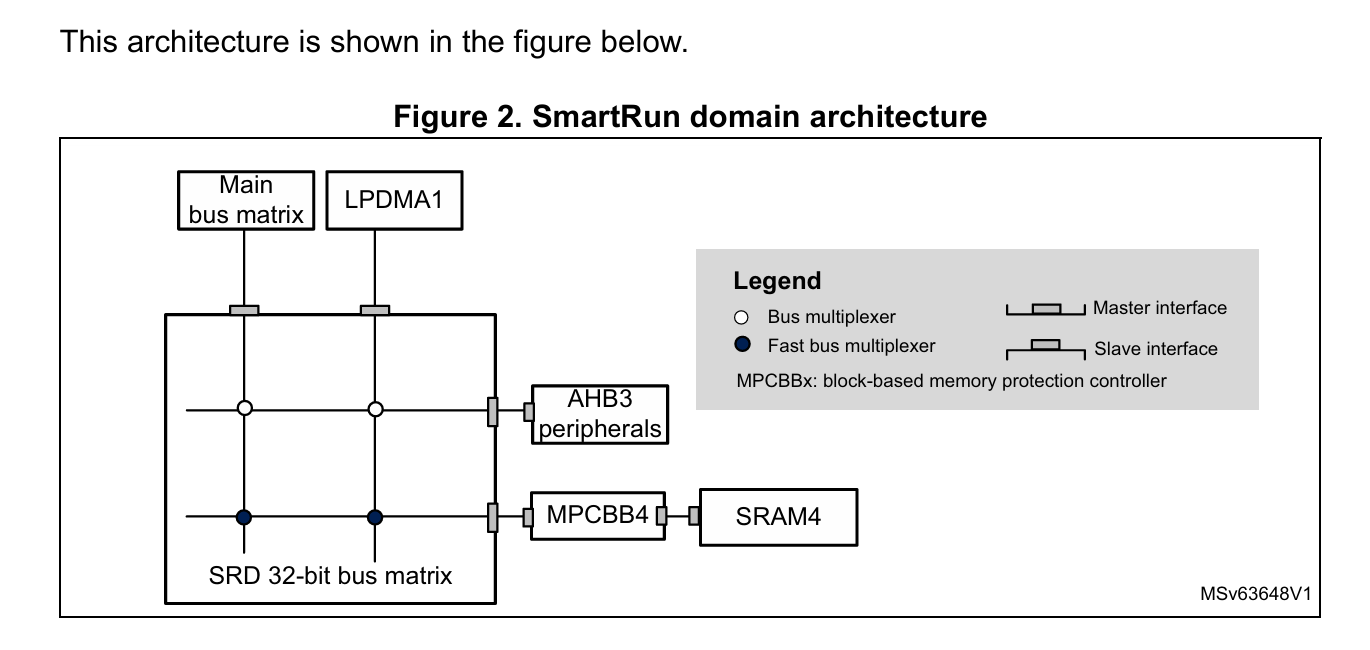

SRD 是智能运行域，这个域中的外设可以实现在内核停止时自主运行，包括的设备有LPDMA1、LPUART、I2C3、SRAM4等。即使 CD 域在 STOP2 模式下停止了，SRD 域中的设备仍然可以保持全速供电和时钟运行。比如 LPDMA 可以实现在不唤醒 CPU 的情况下搬运数据到 SRAM4 中。

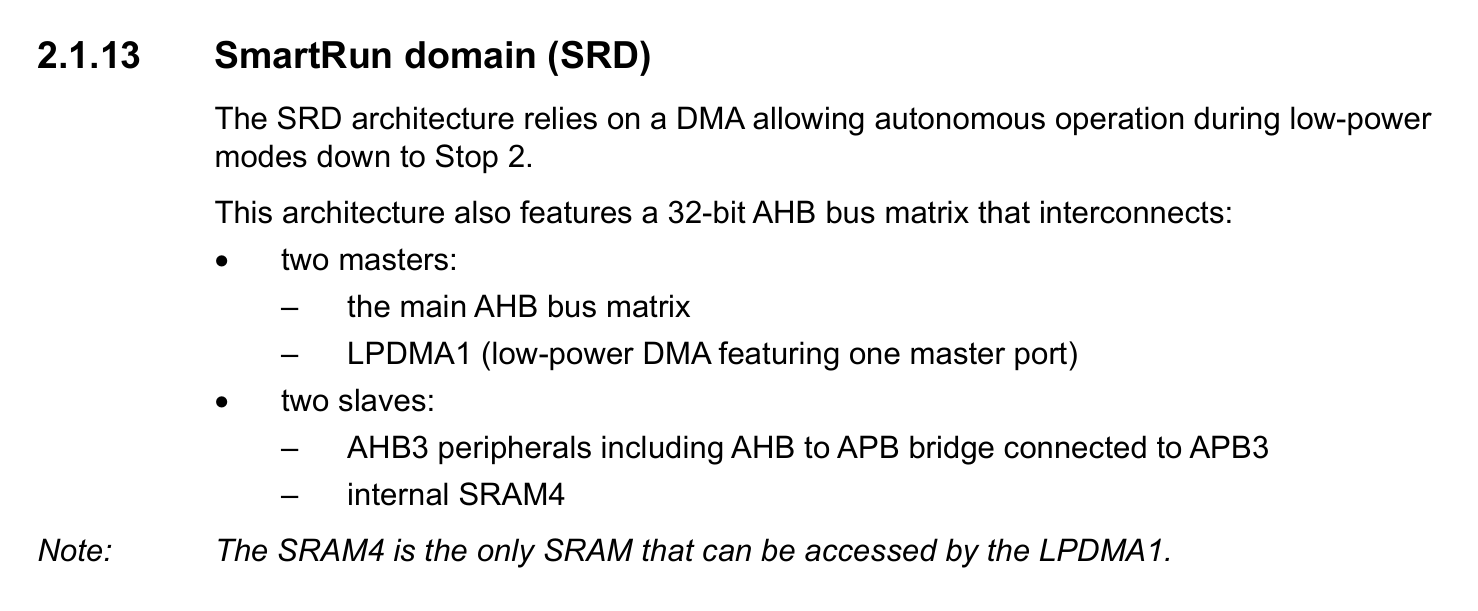

这部分内容我们可以在 STM32U5 手册的开头看到：
（请注意这里的提示：SRAM4 是唯一一个被 LPDMA1 允许的 SRAM）
CubeMX中LPDMA1和SRAM4的配置
我使用的 IDE 是 IAR 9.70.1 搭配 vscode 中的 IAR 官方插件IAR Build，这是我在使用过各种方案（Keil、Keil+EIDE、CMake+Clion）后感觉最方便同时最现代的方案。
由上文数据手册可以看到想要使用 LPDMA1，搬运的数据（目的地）必须位于 SRAM4。CubeMX 中 U5 的初始配置是没有启用 SRAM4 的，想要启用 SRAM4 需要修改链接文件，IAR 中是.icf 文件。方便起见我也用 CubeMX 来生成工程中的.icf 文件。

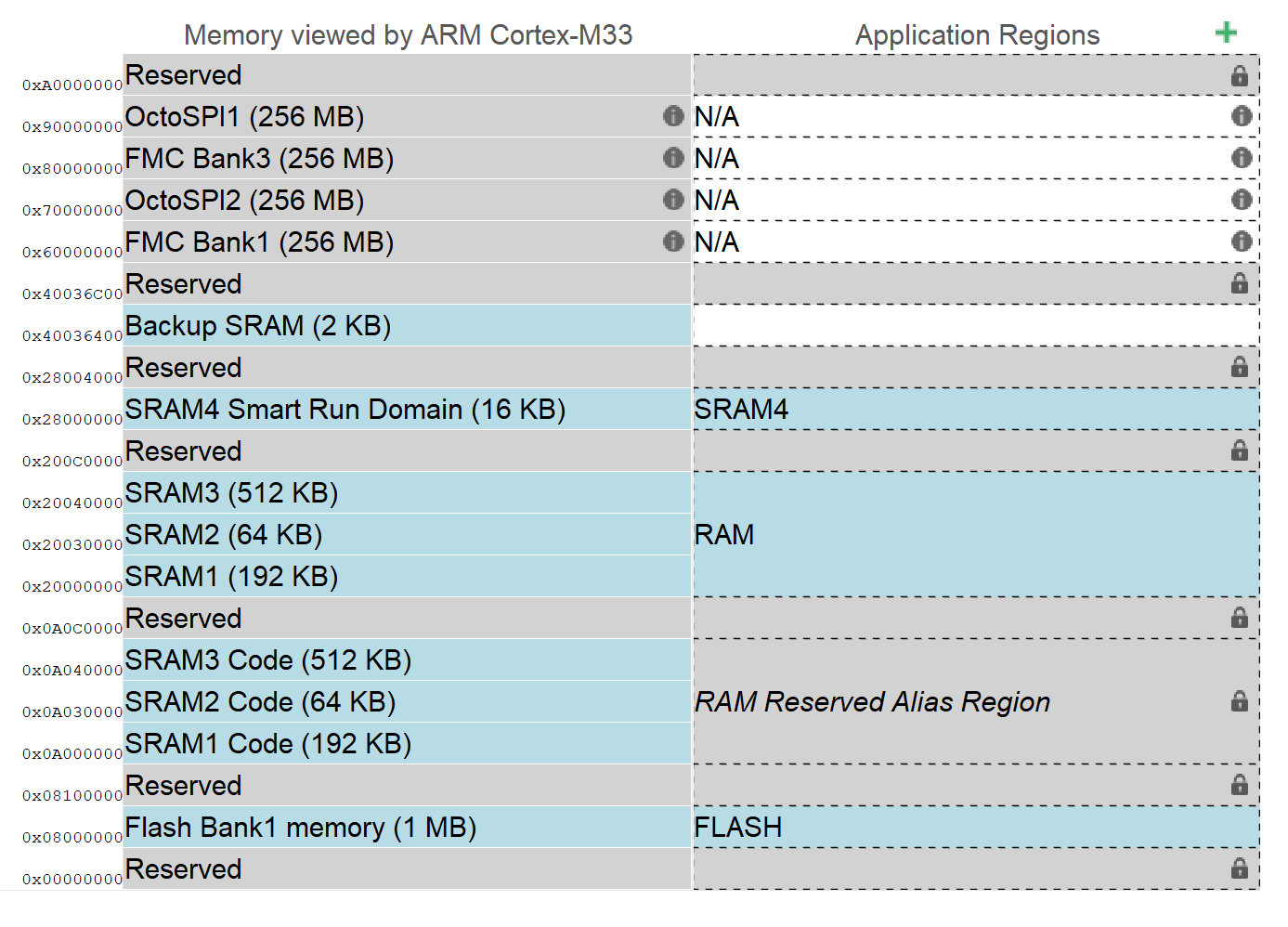

这个工具的位置在 Tools->Memory Management，可以看到这里启用了 SRAM4(16KB)，并将这部分 SRAM 命名为 SRAM4。

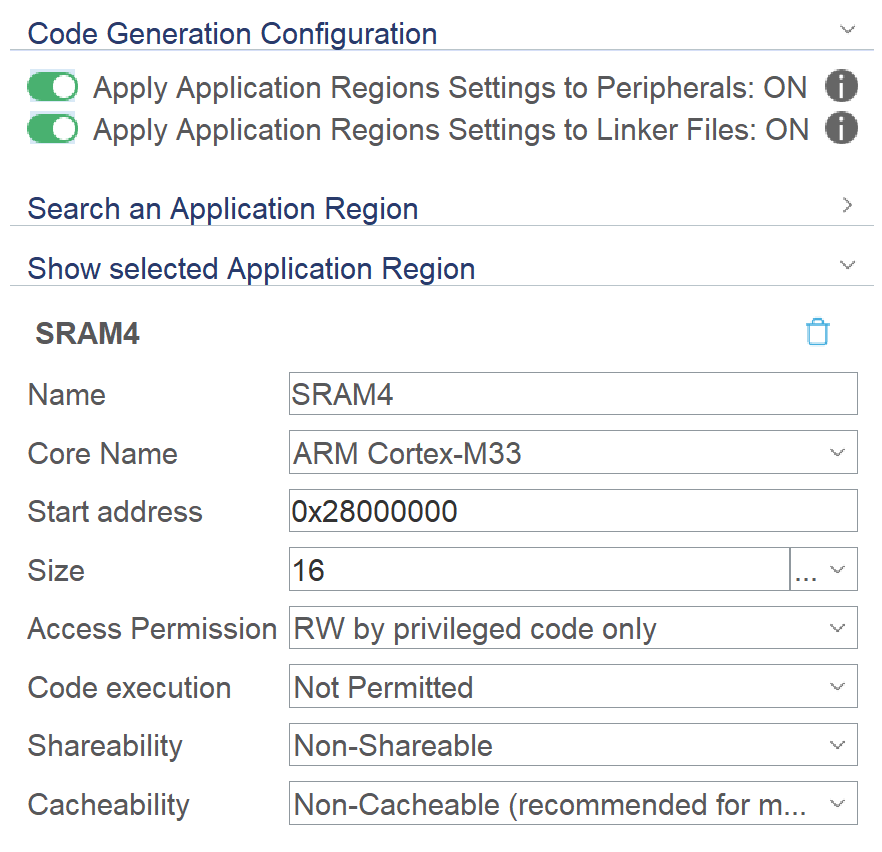

具体配置部分我打开了上面的两个开关，只有打开这两个开关后 CubeMX 才会生成对应的.icf 文件；将 SRAM4 定义为需要特权级才能读写（其实应该放开读写权限），不可执行代码，不可共享，不可缓存（避免 CPU 读取到 Cache 中的旧数据），可以将 SRAM4 配置成一个合适的存放 LPDMA1 搬运数据的 RAM。请注意，打开上方两个开关后会自动配置好 U5 的 Flash 和 GTZC，不过不会对工程产生负面影响。

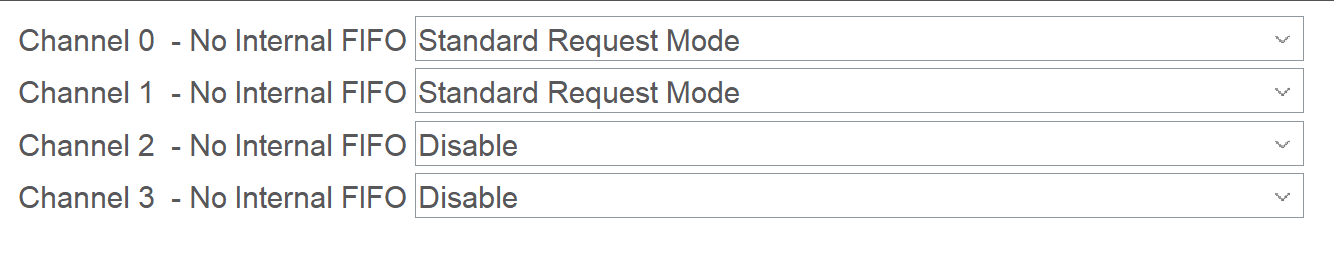

在 LPDMA1 中打开两个通道，分别用于 LPUART 的接收和发送。模式选择标准请求模式，可以用传统的 xxx_DMA 函数方式调用 DMA；另一个模式是链表模式，通过在链表中添加配置实现自动的多个搬运任务，使用标准模式可以进行快速开发（链表模式之后再学吧）。

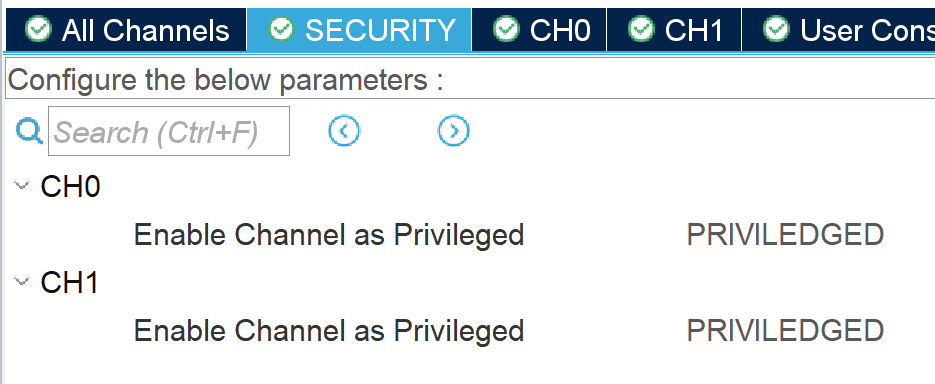

由于将 SRAM4 配置成了需要特权，所以也要将两个 LPDMA 通道都配置为特权级，这样才能正确读写。

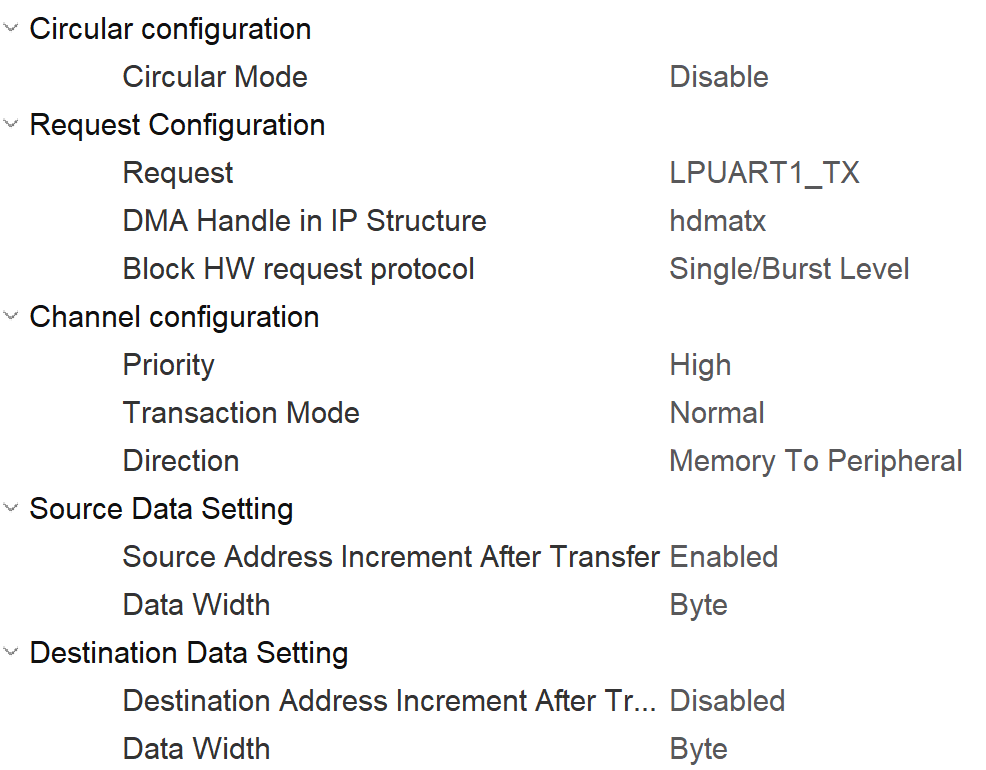

要为 TX 的 LPDMA 通道开启源地址自增，这样才能正确搬运地址连续的数组数据；

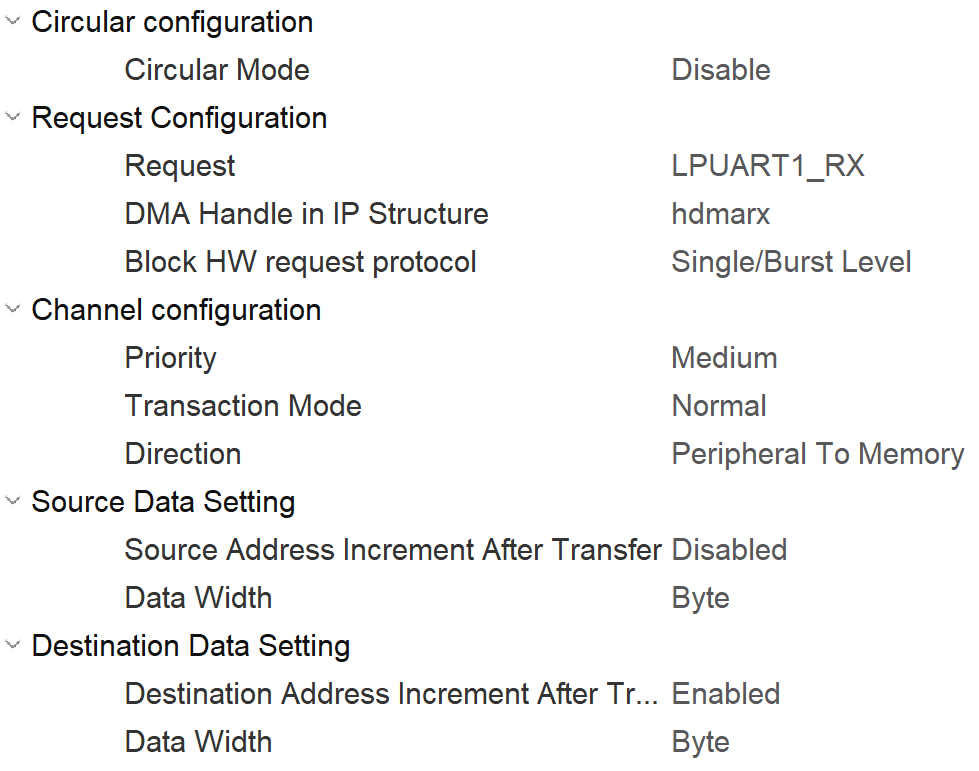

同样的，RX 的 LPDMA 通道需要开启目标地址自增，这样才能将串口接收到的连续数据写入数组中。
到此为止，LPDMA1 和 SRAM4 的相关 CubeMX 配置已经完成了，可以生成代码准备编写业务了 ~
补充：
CubeMX 生成的.icf 文件中出现修改的部分如下：
/*-Start of symbols-Auto-generated By STM32CubeMX*/
define symbol __ICFEDIT_region_SRAM4_start__ =0x28000000;
define symbol __ICFEDIT_region_SRAM4_end__ =0x28003FFF;
/*-End of MX Symbols*/
...
/*-Start of Regions- Auto-generated By STM32CubeMX*/
define region SRAM4_region = mem:[from __ICFEDIT_region_SRAM4_start__ to __ICFEDIT_region_SRAM4_end__];
/*-End of MX Regions-*/在 IAR 工程中，想要在定义的 SRAM4 地址中创建数组，代码如下：
#pragma location = "SRAM4_section"
static uint8_t lora_tx_buffer[LORA_UART_BUFFER_MAX_SIZE];
#pragma location = "SRAM4_section"
static uint8_t lora_rx_buffer[LORA_BUFFER_MAX_DEPTH][LORA_UART_BUFFER_MAX_SIZE];
